Требование к прочности ремонтных строительных смесей для восстановления несущей способности бетонных конструкций

РЕФЕРАТ. В нормативной документации отсутствуют конкретные требования к ремонтным цементным составам, учитывающие фактические физико-механические характеристики бетона конструкций, несущую способность которых необходимо восстановить. Мониторинг результатов применения ремонтных материа­лов указывает на то, что при завышении показателей деформационно-механических свойств данных составов, как и при их занижении по сравнению с таковыми для бетона ремонтируемых конструкций, существенно ограничивается надежность результатов выполненных ремонтно-восстановительных работ. В настоящей статье представлены результаты исследований, направленных на количественную и качествен­ную оценку совместной работы материалов с различными механическими свойствами. Цель этих исследований — выработать научно обоснованные рекомендации по формированию требований к эффективному ремонтному составу для восстановления несущей способности конструкций. Предложен метод оценки совместимости материалов путем испытания исследуемых составов на статическую и ударную нагрузку. На основе данного метода определен допустимый диапазон отклонения характеристик ремонтного материала от материала конструкции.

Ключевые слова: ремонтные цементные смеси, совместная работа с бетоном, ударная нагрузка, наклонный сдвиг, адгезионный контакт.

Keywords: repair cement mixtures, joint work with concrete, impact load, inclined shear, adhesive contact.

Введение

В настоящее время проведено множество исследований, например, описанных в работах [1—3], целью которых стала оценка значения адгезионного соединения контакт­ной зоны (прочности сцепления ремонтной смеси и ремонтируемого основания, т. е. сцепления между «старым» и «новым» бетоном). Данный показатель наряду с прочностью на сжатие, содержанием хлорид-ионов и стойкостью к карбонизации (для железобетонных конструкций), а также значением ограниченной усадки/расширения считается основным и регламенти­руется такими нормативными документами, как СП 28.13330.2012, ГОСТ 32017—2012, ГОСТ Р 56378—2015. В этих документах установлены правила выполнения ремонт­ных работ и система показателей качества ремонтных материалов. В них предусмотрено разделение ремонтных смесей на классы (R1—R4) на основании, в первую очередь, их проч­ностных характеристик. Минимальная проч­ность состава для проведения ремонтных работ при восстановлении объемной структуры бетона, согласно ГОСТ Р 56378—2015, должна составлять 25 МПа.

Производители сухих ремонтных строи­тельных смесей декларируют для своей продукции, в основном, следующие технические характеристики: прочность при сжатии от 40 до 70 МПа, прочность на растяжение при изгибе от 8 до 25 МПа, модуль упругости от 20 до 30 ГПа, морозостойкость не менее 300 циклов, прочность сцепления с основанием — не менее 2 МПа и т. д. Отметим, что в новом промышленном и граж­данском строительстве в подавляющем большинстве случаев применяется бетон клас­сом не выше B 25, характеризующийся гораздо более низкими значениями показателей. При этом необходимо учитывать, что показатели характеристик бетона в течение срока эксплуа­тации бетонной конструкции постепенно снижаются, особенно к моменту достижения степени износа, требующей проведения капитального ремонта.

Как правило, при выборе материала для ремонта свойства бетона конструкции фактически не учитываются. В результате разница (зачастую чрезвычайно высокая) показателей физических и деформационно-механических свойств ремонтного материала и основания приводит к образованию точек концентрации напряжений, плоскости конденсации влаги и, соответственно, появлению новых зон деструкции при эксплуатации такого бетона в условиях попеременного замораживания—​оттаивания [4, 5]. Поэтому вопросы совмес­тимости ремонтного материала и исходного бетона требуют дополнительного изучения [6].

Обеспечение высокой прочности зоны адгезионного контакта является недостаточным условием для создания прочного композита. Более того, значение адгезион­ного соединения контактной зоны может постепенно снижаться, например, при возникновении плос­кости конденсации из-за разницы структурных показателей ремонт­ного материала и ремонтируемого основания [5].

Материалы и методы исследования

Проведенные исследования [7] показали, что испытание образцов на наклонный сдвиг — оптимальный метод, позволяющий одновременно включить образцы «старого» и «нового» бетона в работу.

Образцы изготавливались из мелкозернистого бетона при соотношении цемент : песок, равном 1 : 2. При изготовлении смеси применяли портландцемент ЦЕМ I 42,5Н (производитель — «Петербургцемент»), сухой кварцевый песок фракции 0—2,5 мм (производитель — «Ремикс СПб») и воду затворения, удовлетворяющую требованиям ГОСТ 23732—2011.

Чтобы достичь различия прочности, плотности и жесткости частей составных образцов, водоцементное отношение (В/Ц) варьировалось в диапазоне 0,4—0,7. Чтобы исключить дополнительные факторы, которые могли бы повлиять на адгезию двух материа­лов, обе части образца формовали одно­временно при помощи металлической перегородки, извлекавшейся сразу после укладки и уплотнения бетонной смеси на виб­роплощадке в течение 1 мин (рис. 1). Такой способ изготовления образцов позволяет создать наибольшую площадь сопри­косновения двух материалов [8].

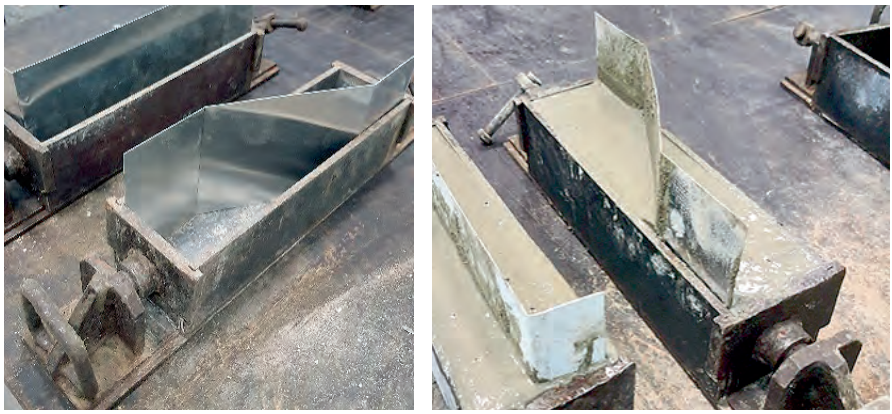

Рис. 1. Формование составных образцов при помощи металлической перегородки

На рис. 2 показано действие нагрузки P на составной образец в ходе экспериментальных исследований.

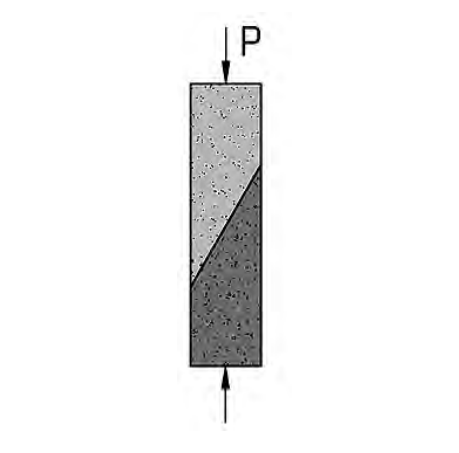

Рис. 2. Наклонный сдвиг при одноосном сжатии: Р — нагрузка, оттенками серого цвета показаны составные части образца

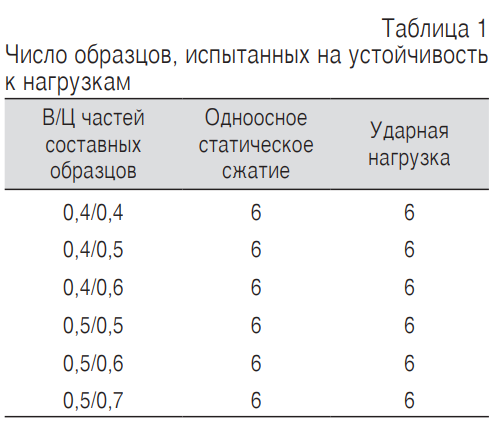

После 28 сут твердения в нормально-влажностных условиях (по ГОСТ 10180—2012) образцы, число которых указано в табл. 1, подвергали двум видам нагрузки: од­ноосному статическому сжатию и ударной. Устойчивость к ударным нагрузкам определялась с использованием копра ПМ (ГОСТ 8269.0—97). C высоты 60 см на образцы падал боек массой 5 кг. Насадка для равномерного распределения нагрузки от бойка по всей торцевой грани образца показана на рис. 3. Способ установки и фиксации образцов для проведения испытаний представлен на рис. 4. Стойкость к ударной нагрузке оценивали по числу ударов, выдержанных образцом до его полного разрушения.

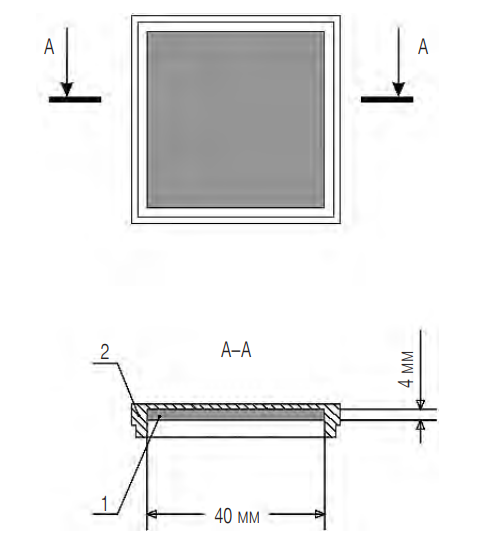

Рис. 3. Насадка для равномерного распределения нагрузки по торцевой грани образца: 1 — металлическая пластина, 2 — пластиковый корпус

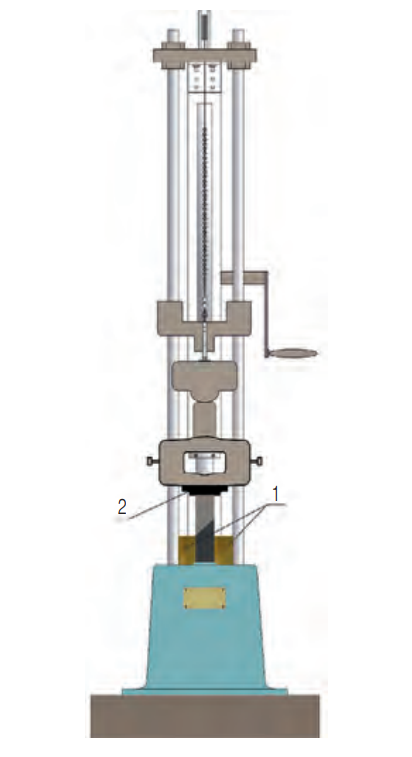

Рис. 4. Схема испытания образцов-балочек на устойчивость к ударным нагрузкам: 1 — ​фиксаторы; 2 — ​насадка для распределения нагрузки по площади сечения образца

Параметры испытаний на прочность на сжатие при одноосном нагружении приняты в соответствии с ГОСТ 5802-86 (п. 6.5).

Результаты и обсуждение

Прочностные характеристики исследуемых материалов определяли на образцах-балочках размерами 40 × 40 × 160 мм. На рис. 5 представлены данные о пределе проч­ности при сжатии (R_сж) частей составных образцов в зависимости от принятых для исследований значений В/Ц.

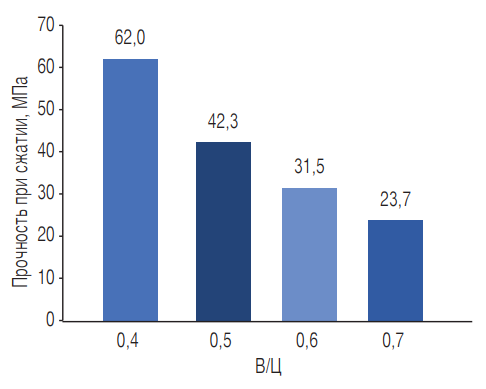

Рис. 5. Прочность контрольных образцов с различными В/Ц

Разрушение составных образцов в ходе испытаний происходило по одному из трех типов: 1) адгезионному — на границе раздела двух материалов, 2) когезионному — по массиву материала, 3) смешанному — час­тично по границе раздела и частично по материалу (рис. 6, табл. 2).

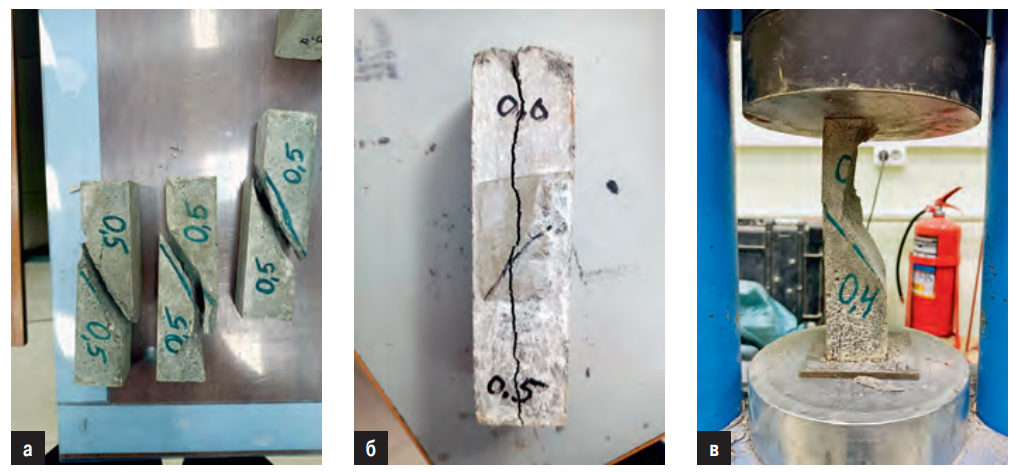

Рис. 6. Примеры разрушения образцов при одноосном сжатии и ударной нагрузке: а — адгезионное; б — когезионное; в — смешанное

Для сравнения полученных результатов образцы разделили на две серии: с высокопрочным основанием (R_сж = 60 МПа) и с основанием средней прочности (R_сж = 40 МПа).

Результаты испытаний составных образцов с высокопрочным основанием представлены на рис. 7. Наибольшая прочность при статическом нагружении характерна для образцов с соотношением прочностей 60/40, наименьшая — ​для образцов с их соотношением 60/30. При этом именно образцы с наибольшей разницей в механических свойствах оказались самыми устойчивыми к ударной нагрузке. Это может быть вызвано тем, что бетонная смесь, из которых изготавливали образцы данной серии, имела бóльшую по­движность (состав с повышенным В/Ц), что повлияло и на тип разрушения: благодаря лучшей удобоукладываемости на границе раздела двух частей сформировался более проч­ный адгезионный контакт. Образцы разрушались как по адгезионному, так и по смешанному типам: частично по границе раздела и час­тично — ​по более слабой части.

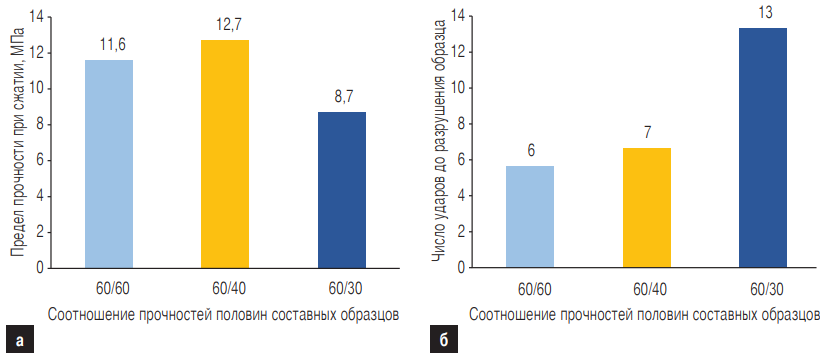

Рис. 7. Прочность составных образцов с высокопрочным основаниемпри статической (а) и ударной нагрузке (б)

Результаты испытаний составных образцов с основанием средней прочности представлены на рис. 8. В данной серии обе части образцов имели хорошую удобоукладываемость, что также позволило сформировать высокую адгезионную прочность. Самую высокую прочность при статическом и ударном нагружении имели образцы с одинаковыми показателями механических свойств их составных частей (40/40). При этом все образцы с основанием средней прочности разрушались преимущественно по смешанному и когезионному типам, что свидетельствует о высокой адгезии между отдельными половинами образцов. При разнице прочности между частями составного образца, равной 25 % и более, общая прочность значительно снижалась как при статической, так и при ударной нагрузке.

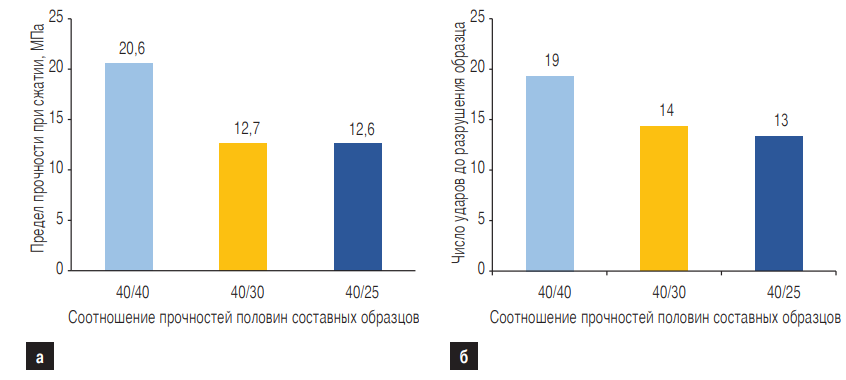

Рис. 8. Прочность составных образцов с основанием средней прочности при статической (а) и ударной нагрузке (б)

Заключение

Испытания составных образцов на динамическую прочность при ударных нагрузках позволяют получить комплексную оценку совместной работы разнородных материа­лов: учитывается степень влияния различий в показателях физико-механических характеристик и адгезионной прочности. В усло­виях низкого значения адгезионной прочности образцы с близкими значениями характеристик составных частей уступают по прочности наиболее разнородным образцам, но с более высокой адгезией. При равенстве значений адгезии более высокую прочность имели образцы, состоящие из близких по свойствам час­тей.

При разнице по прочности более 25 % снижалась прочность при статической нагрузке до 40 % и до 25 % — при ударной нагрузке. Таким образом, предельное значение разницы между прочностью мелкозернистого ремонтного состава для конструктивного ремонта железобетонных и бетонных элементов на основе портландцемента и строительного песка и проч­ностью основания не должно превышать 25 %.

Чтобы более объективно оценить степень влияния различий в показателях физико-механических характеристик образцов на их устойчивость к статической и динамической нагрузке, дальнейшие исследования будут проведены при высокой адгезии между составными частями для всех серий образцов.
